Sofrel met à disposition sur leur site plusieurs modèles de configuration pour les postes de relevage.

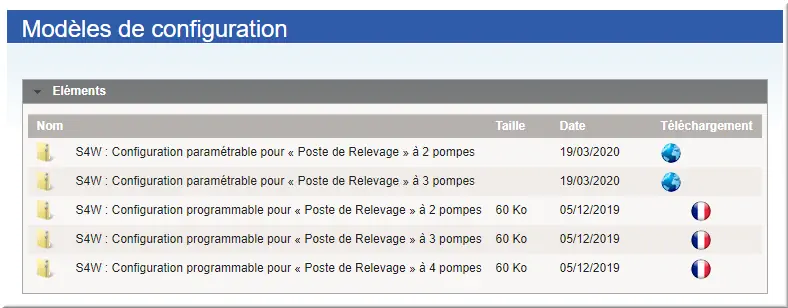

Figure 15 : modèles de configuration
Vous pouvez retrouver ces différentes configurations sur GPD dans utilitaire > Lacroix Sofrel > modèles de configuration. Évidemment, pensez à regarder si vous disposer des dernières versions.
3.1 Importer une configuration
Une fois que vous avez récupéré la configuration qui vous intéresse, il est nécessaire de les importer dans votre S4W-TOOLS.
Pour cela, dans l’écran d’accueil de votre logiciel, cliquez sur votre réseau. Créer un dossier Ressources Sofrel où vous y ajouterez tous les modèles générés par Sofrel.

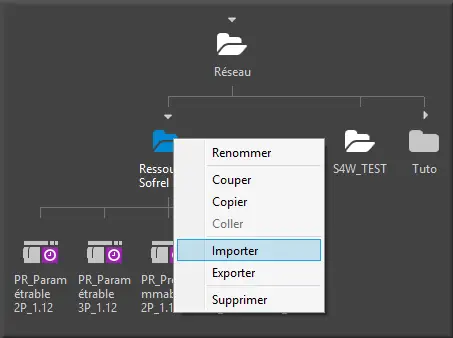

Figure 16 : Menu Importer dans Ressources
Une fois votre dossier Ressources créé, faites un clic droit dessus > Importer : cette opération sera aussi nécessaire si jamais le client vous fournit une configuration par exemple.
3.2 Le modèle paramétrable
Le modèle paramétrable pour le PR 2/3 pompes est un vrai gain de temps pour nos application poste de relèvement. Lorsqu’on ouvre celle-ci, on remarque plusieurs choses :
- Dans l’onglet matériel, il y a déjà toutes entrées/sorties de configurer ;
- Toutes les informations liées au poste sont elles aussi déclarées mais aussi quelques informations internes telle que les bilans sur le GSM ;
- Des critères d’archivages sont créés ainsi que les préférences pour les bilans/report d’alarmes ;
- Un synoptique display 2/3 pompes ainsi qu’un synoptique web ;
- Enfin, l’application PR qui est complétement configurer, il reste qu’à la paramétrer.
Cette configuration ressemble beaucoup à celle sur le S550 une fois qu’on a déclaré tout notre poste de relèvement. Bien sûr, il est nécessaire de paramétrer cette configuration afin qu’elle corresponde à votre poste.

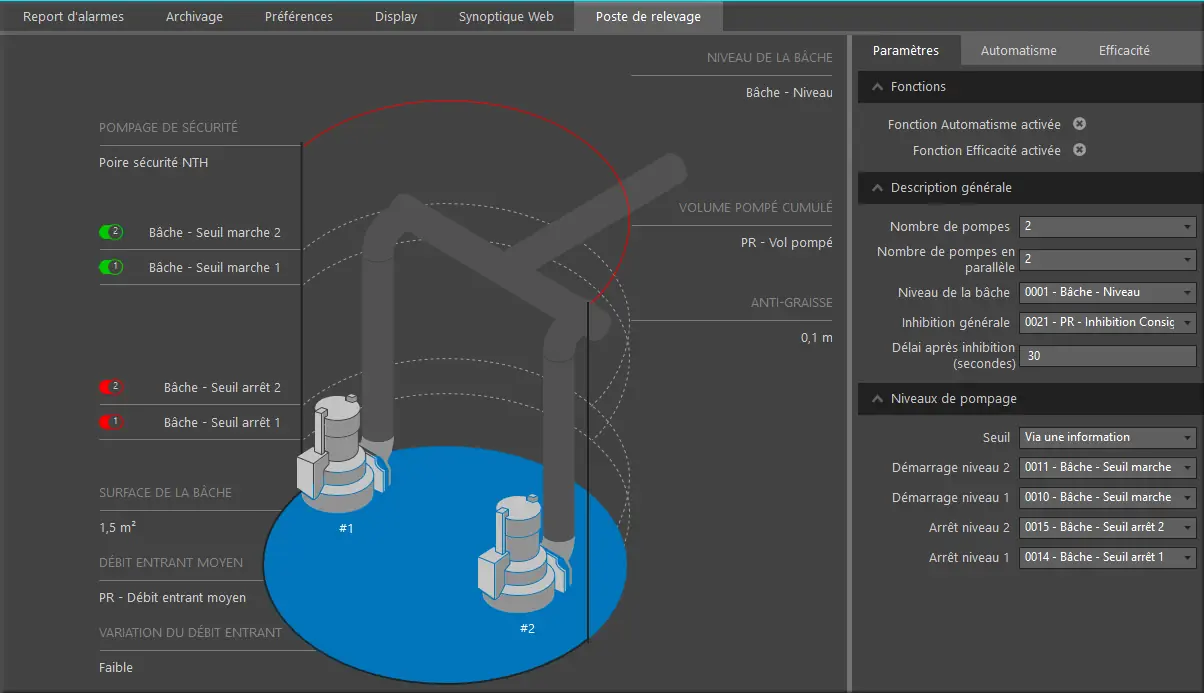

Figure 17 : Onglet Poste de relevage
Si vous cliquez sur le fond du poste, on remarque qu’il y a trois onglets à droite : Paramètres, Automatisme, Efficacité.
Les onglets Automatisme et Efficacité sont accessibles uniquement s’ils sont cochés dans le sous onglet Fonctions.

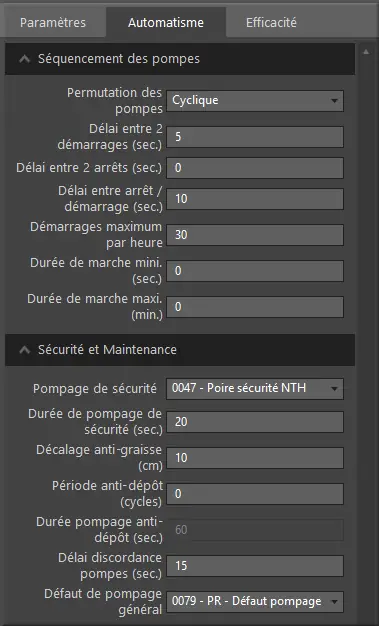

Figure 18 : Onglet Automatisme
L’onglet Automatisme est l’automatisation de votre poste de relevage ; vous pourrez y renseigner le séquencement des pompes : la permutation/le délais/etc.
Ainsi que la sécurité et la maintenance de vos pompes, c’est très important d’y renseigner une poire de sécurité NTH, un défaut : Défaut pompage
Le décalage d’anti-graisse permet d’éviter la création d’un anneau de graisse dans le poste, il s’agit d’un hystéricise sur la commande de la pompe pour éviter que cela démarre et s’arrête toujours au même niveau.

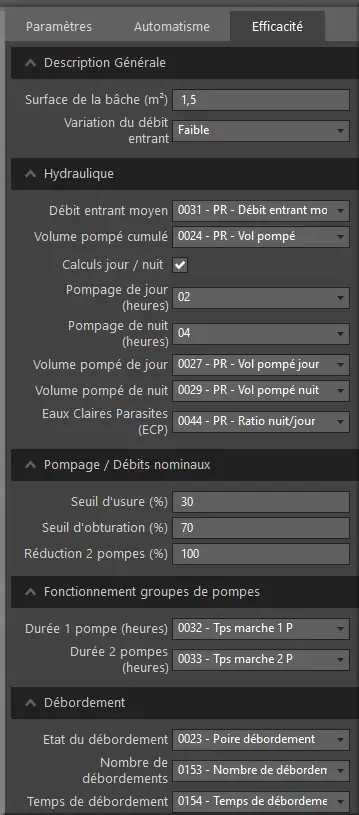

Figure 19 : Onglet efficacité
L’onglet efficacité permet de prévenir de l’usure des pompes, de renseigner un peu de caractéristique sur le poste afin d’optimiser son fonctionnement.
C’est également ici que nous renseignerons le capteur de surverse
3.3 Le modèle programmable

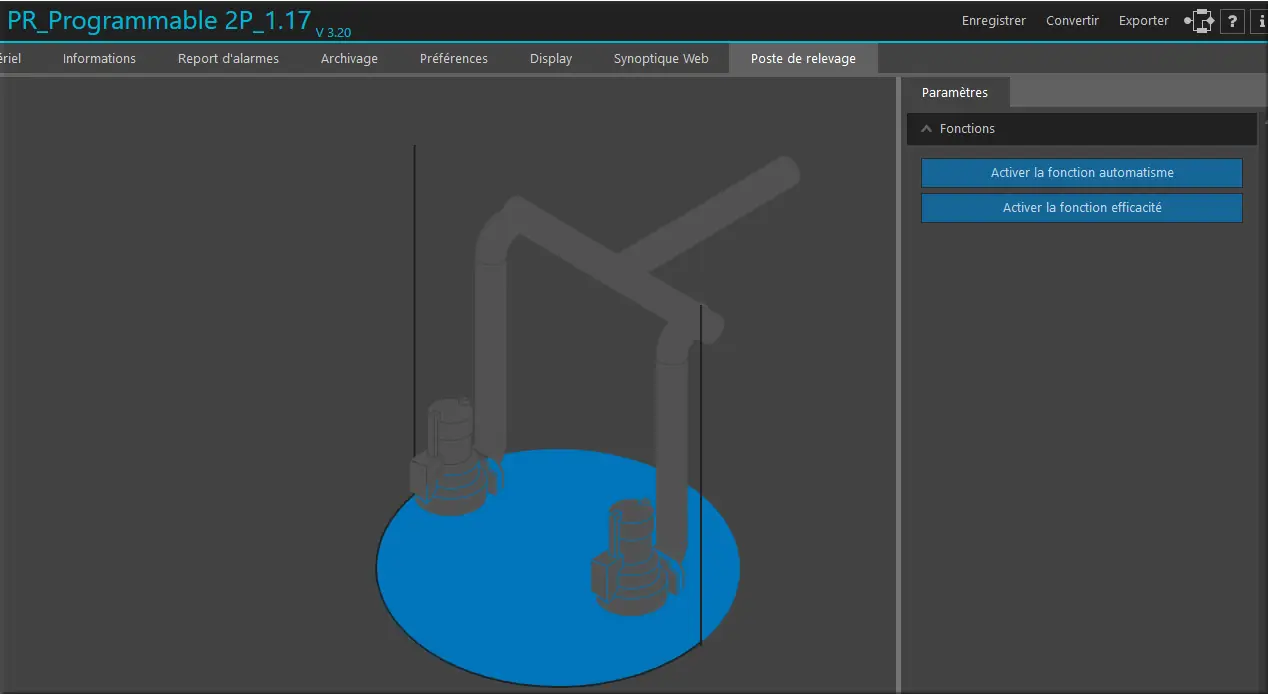

Figure 20 : Modèle programmable poste relevage
La majeure différence avec le modèle paramétrable sur trouve dans l’onglet « Poste de relevage », il est nécessaire de complément programmer votre PR
Ce modèle est peut-être moins intéressant que le modèle paramétrable mais il offre aussi un plus grand éventail de personnalisation pour que votre programme corresponde parfaitement à votre poste.
3.4 Chargement de la configuration

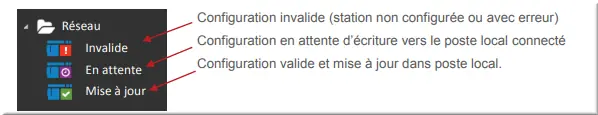

Figure 21 : Statut de configuration
Une fois votre configuration prête et valide il faut l’enregistrer avec le bouton en haut à droite. À ce moment-là dans votre arborescence, le petit pictogramme, en bas de votre poste, a changé.
Afin de pouvoir se connecter via le logiciel d’exploitation, il est nécessaire de charger une liste d’utilisateur. Il y a deux moyens d’y parvenir :
- Dans le menu principal de S4W il y a en haut à gauche un onglet utilisateurs
- Dans cet onglet il vous est possible de créer un nouvel utilisateur avec un ID et un MDP ;
- Il faut ensuite, charger dans le Sofrel votre liste d’utilisateurs soit par câble USB (en direct sur le Sofrel) soit par IP ;
- Si vous choisissez d’utiliser la connexion via IP il sera nécessaire de gérer les certificats, dans votre configuration, dans le logiciel S4W-Tools et aussi dans le logiciel S4W-Display si vous voulez vous connecter dessus. Il y a un petit tutoriel vidéo sur les certificats disponible sur le site de Sofrel ;
- Le deuxième moyen reste un peu plus compliqué, il faut que votre poste soit manager.
- Une fois votre poste manager il faut dans le manager déclarer des utilisateurs ;
- Lorsque votre liste d’utilisateurs est déclarée et associée à votre configuration via le S4-MANAGER il faut synchroniser votre S4-TOOLS et le Manager ;
- Il y a un tutoriel vidéo sur l’utilisation du Manager sur le site Sofrel.
Si vous voulez utiliser le manager, lire toutes les documentations sur le sujet et aussi regarder les tutoriels vidéo.

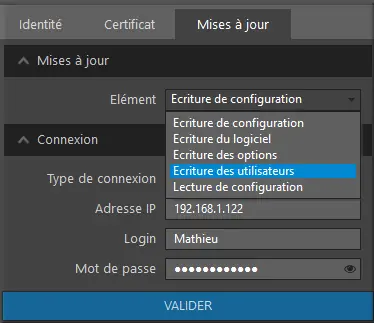

Figure 22 : Onglet Mises à jour
Cliquez sur le poste où vous souhaitez charger la liste.
On utilise le même menu pour la lecture/écriture des configurations.
Le chargement se fait part USB ou IP si vos certificats sont bien chargés dans vos logiciels/config.
